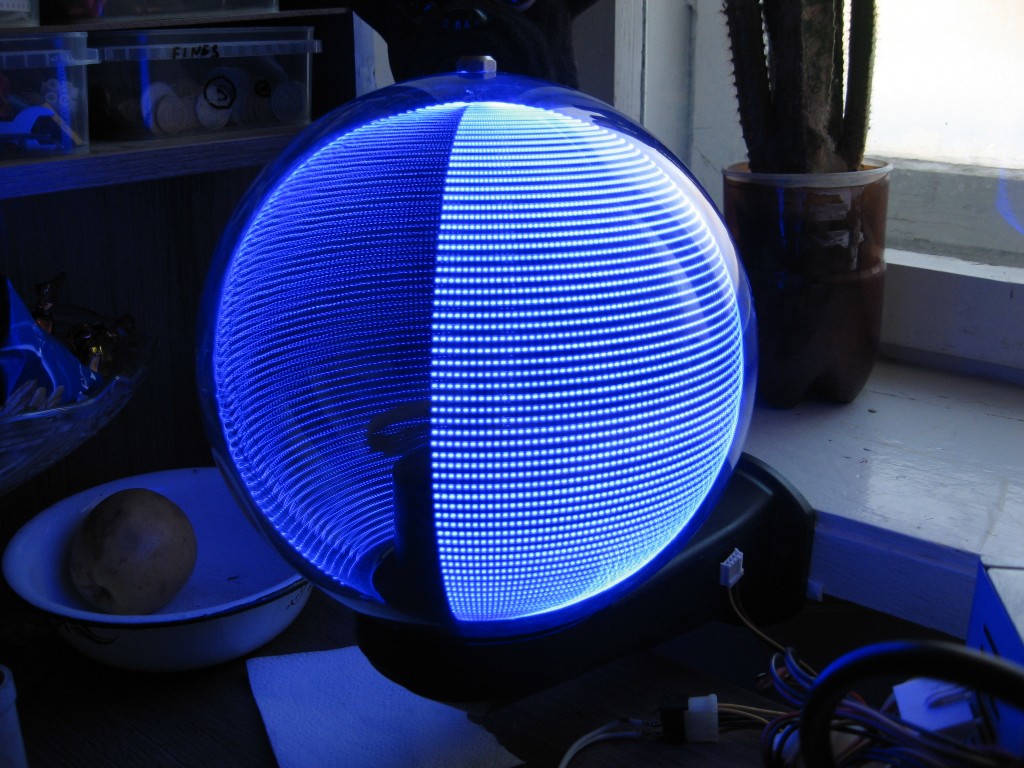

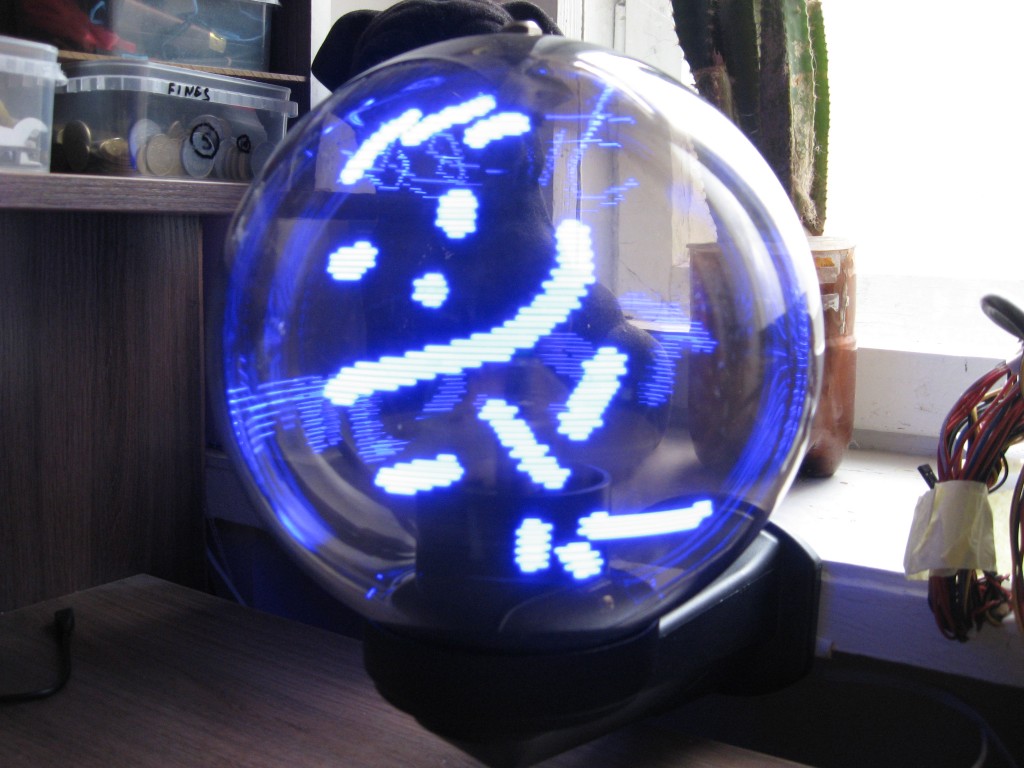

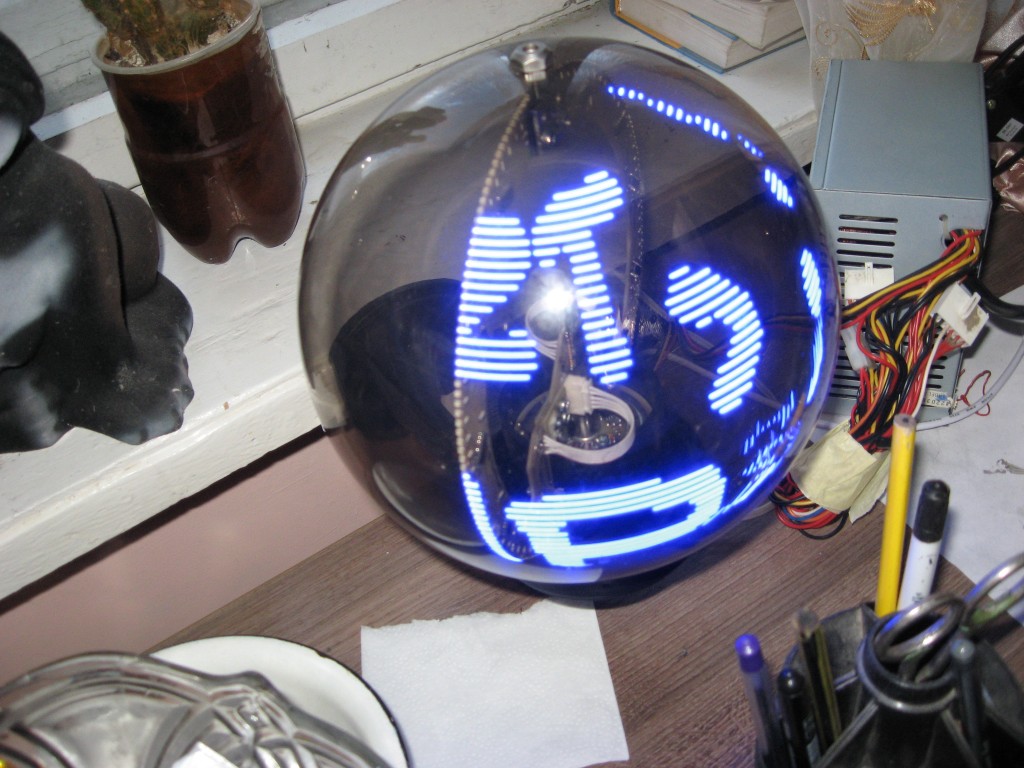

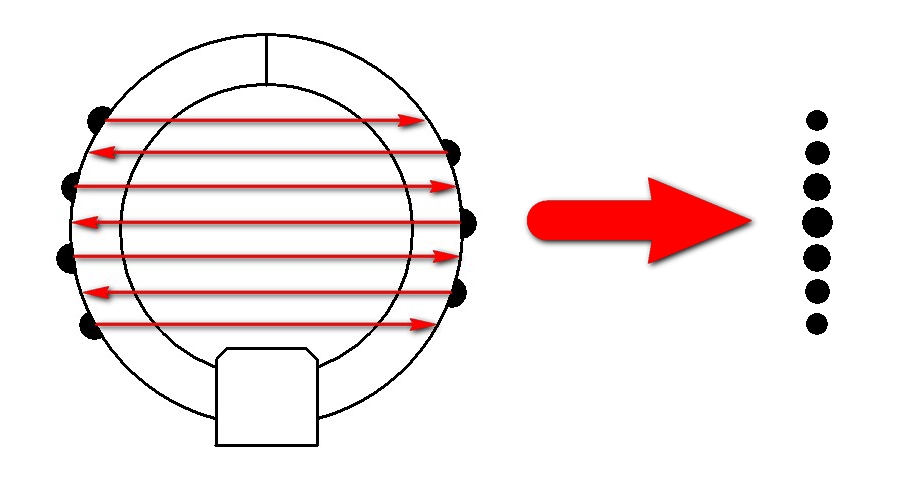

Данная система предназначена для отображения информации сферической формы. Эта система обладает относительно высокой плотностью точек, которая достигается по принципу, представленному в следующем изображении. На дуговых поверхностях светодиоды расположены в шахматном порядке. Во время вращения такая конструкция формирует целостную картинку, визуально кажется, что светодиоды стоят вплотную друг к другу. К достоинствам такой конструкции также можно отнести – равномерное распределение веса и как следствие минимизация вибрации.
Особенности конструкции корпуса заставили разработчика разделить вращающийся модуль на три части. Все части предназначены для двустороннего монтажа.

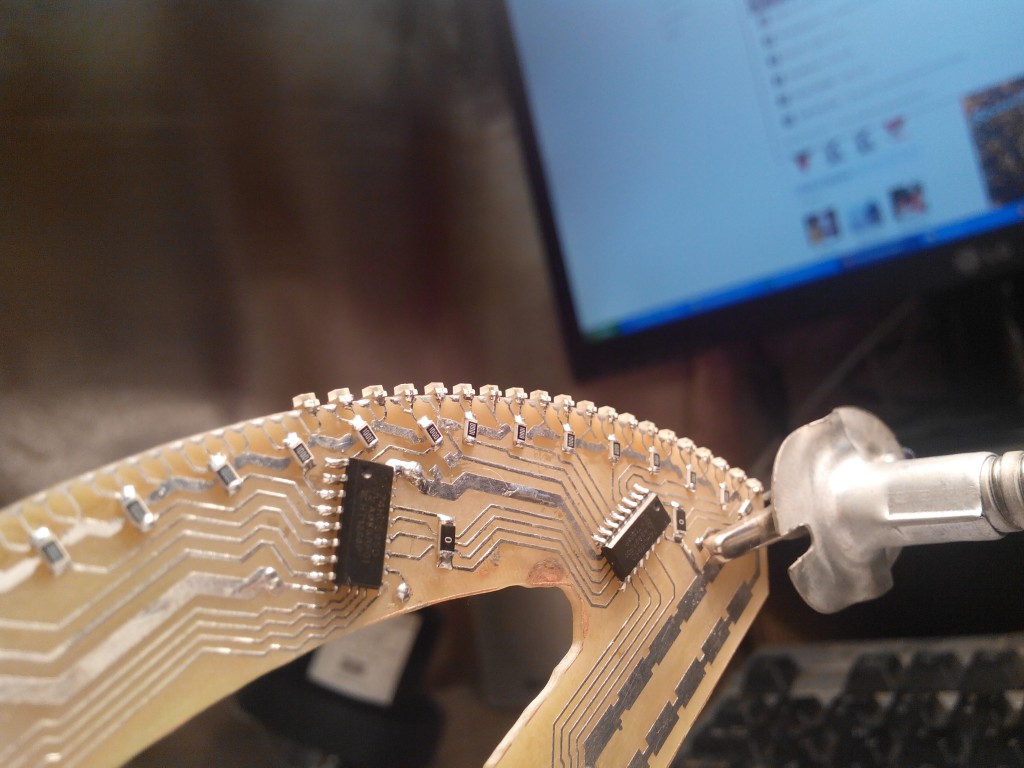

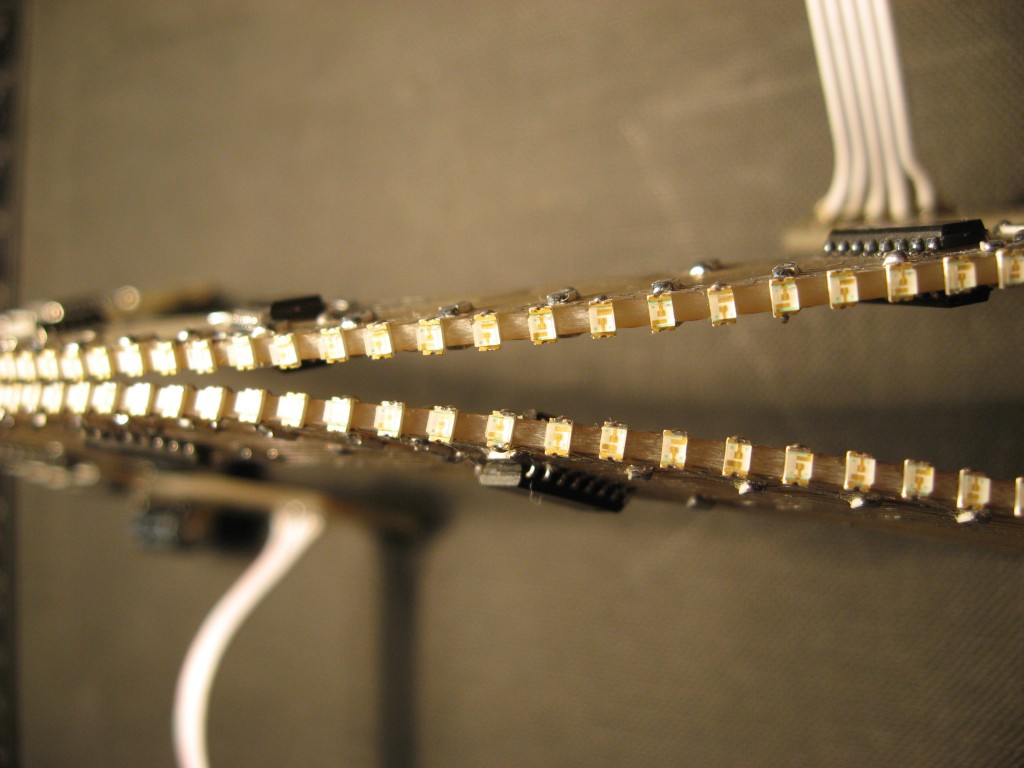

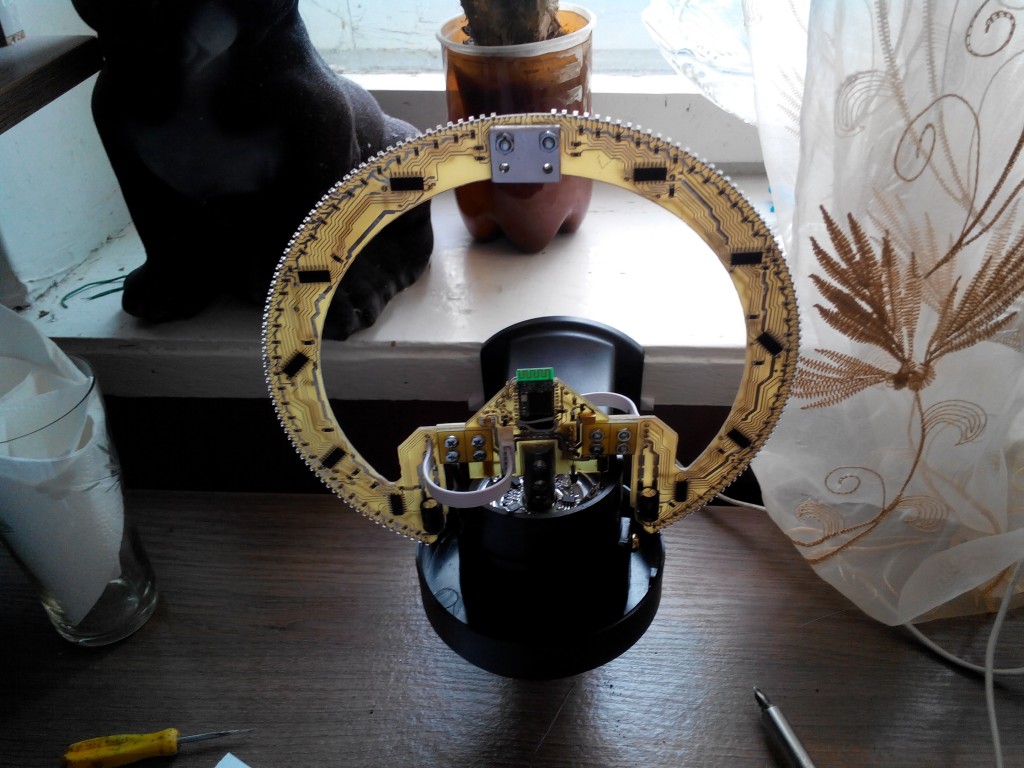

Система отображения информации состоит из двух геометрически одинаковых полудуг, в торце которых установлены SMD светодиоды.
Полудуги соединяются внутри сферы с платой управления.

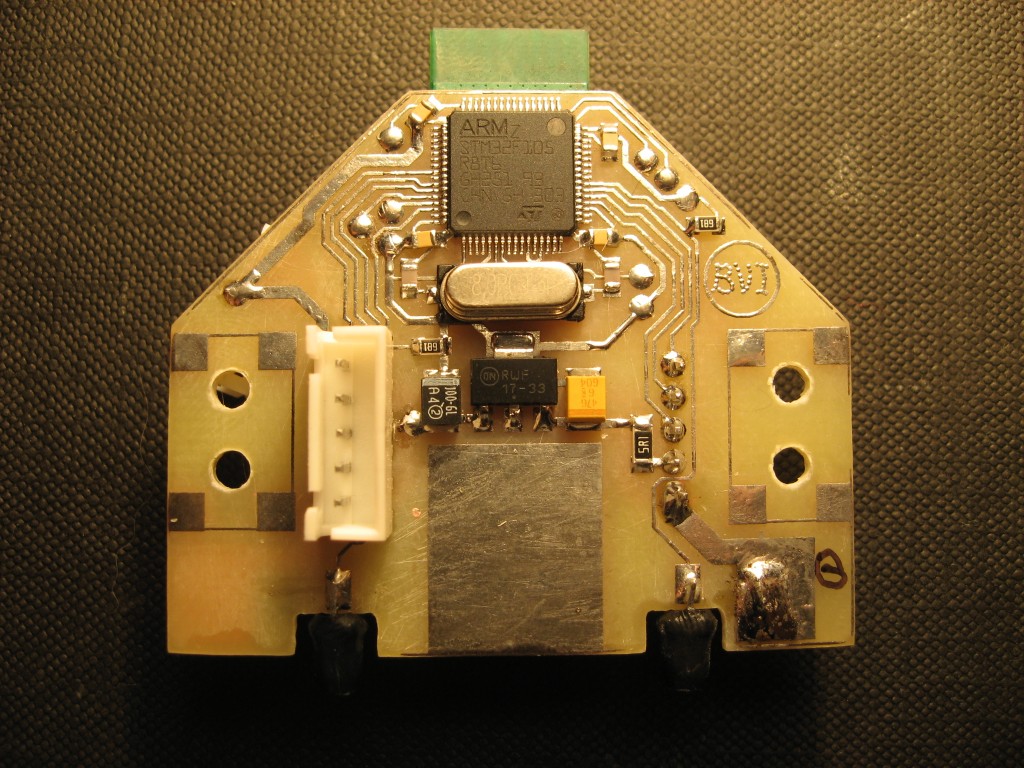

Обработкой информации занимается высокопроизводительный микропроцессор STM32. Модуль беспроводной связи Bluetooth позволяет прошивать устройство без использования проводов, также с его помощью можно изменять режимы отображения устройства.
На следующем изображении представлена плата управления двигателем. Этот модуль формирует импульсы ШИМ, что позволяет задать необходимую скорость вращения оси двигателя. Система управления двигателем оборудована токовыми шунтами. Первый – защищает двигатель от перегрузки. Второй – позволяет останавливать или запускать двигатель по команде с вращающейся части.
